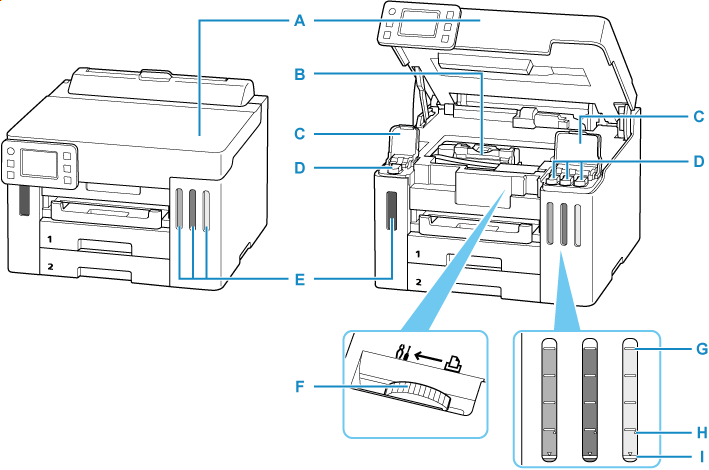

Vista Interna
- A: Tampa superior
- Abra para recarregar os cartuchos de tinta para remover o papel atolado.
- B: Suporte da cabeça de impressão
- A cabeça de impressão está pré-instalada.
- C: Tampas do Cartucho de Tinta
- Abra para recarregar cartuchos de tinta.
- D: Tampas do cartucho
- Abra para recarregar cartuchos de tinta.
- E: Cartuchos de Tinta
-
O cartucho de tinta preto fica à esquerda e os cartuchos de tinta coloridos (ciano, magenta e amarelo) ficam à direita.
Se todos os níveis de tinto estiverem baixos, recarregue os cartuchos vazios.
- F: Alavanca da Válvula de Tinta
-
Opere ao transportar uma impressora.
- G: Linha de limite superior
- Indica a capacidade máxima de tinta.
- H: Ponto único
- Indica a quantidade de tinta necessária ao substituir a tinta na cabeça de impressão.
- I: Linha de limite inferior
- Indica o limite mais baixo de quantidade de tinta suficiente para imprimir. Recarregue o cartucho de tinta antes que a quantidade de tinta fique abaixo desta linha.
